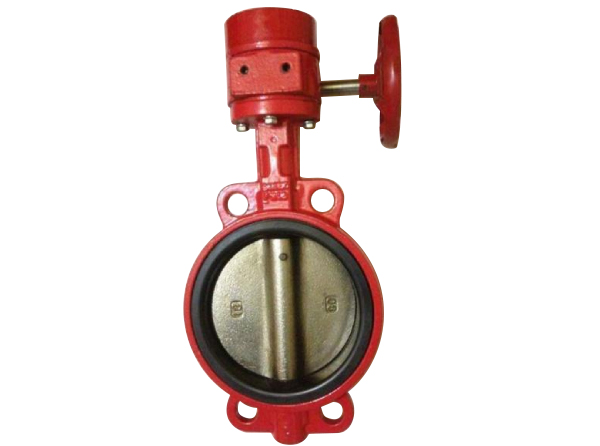

涡轮蝶阀-涡轮沟槽信号蝶阀特点：

信号蝶阀具有结构简单，密封可靠，开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上，尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。

涡轮蝶阀-涡轮沟槽信号蝶阀工作原理

1、信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。

2、旋转蜗轮蜗杆传动装置手轮，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭。

3、蜗轮蜗杆传动装置箱体内设置微动开关有两种形式：

a、在传动装置箱体内设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显示阀门开关状态。

b、在传动装置箱体内设关向微动开关（蝶板全关位置为0°），当蝶板由0°～40°位置时微动开关支作，输出阀门关闭信号，40°～90°位置时另一对常闭可输出阀门打开信号。可调整压触微动开关的凸轮，显示蝶板所处的不同位置。

涡轮蝶阀-涡轮沟槽信号蝶阀主要技术参数:

涡轮蝶阀-涡轮沟槽信号蝶阀主要零件材料:

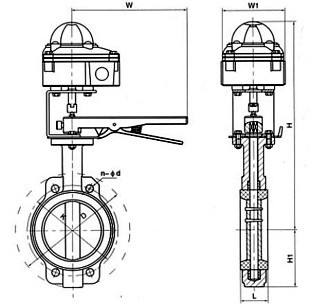

涡轮蝶阀-涡轮沟槽信号蝶阀结构图

涡轮蝶阀-涡轮沟槽信号蝶阀主要外形连接尺寸:

涡轮蝶阀-涡轮沟槽信号蝶阀使用注意事项

1、本蝶阀可以安装在空间任意位置管路上。

2、蝶阀的安装位置应保证使用、维修和更换的方便。

3、本蝶阀安装时可以不考虑管路介质流动的方向，即允许双向流动。

4、蝶阀安装前应存放在室内干燥处，阀板微开4°～5°。

5、蝶阀安装前应进行以下工作：

a、仔细核对使用情况是否与本蝶阀性能规范相符合。

b、清洁内腔和密封面，不允许有污物附着，未清洁前勿启闭蝶板。

c、检查传动装置是否与蝶阀上法兰连接可靠。

6、蝶阀在管路夹紧时，注意连接力是否均匀可靠。

7、蝶阀安装后，进行管路强度试压时，阀板必须处于开启位置。

8、蝶阀安装后，应定期检查，其检查的主要项目如下：

a、蝶阀阀座及O型密封圈是否损伤。

b、阀板密封面的密封性能。

c、蝶阀检修装配后，启闭旋转时不得有卡阻现象。

d、蝶阀检修装配后，应按要求进行密封性能试验。

f、每次检修后，应将情况详细记录以备查考。
