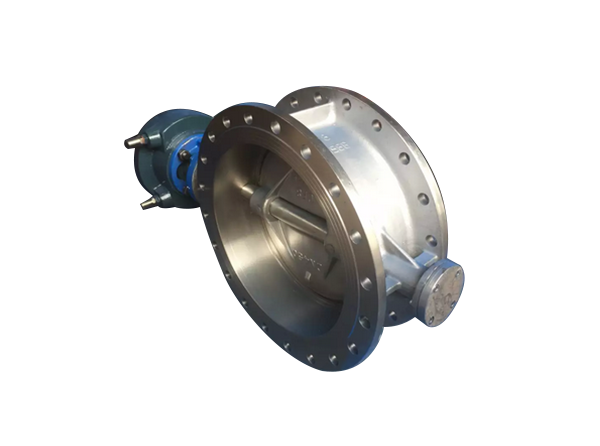

电动法兰式多层次硬密封蝶阀
电动法兰式不锈钢多层次硬密封蝶阀系列，系我公司新开发的长寿命、无泄漏、节能型蝶阀。产品符合国家标准JB/T8527—97（金属硬密封蝶阀）、FB/T13927—92（通用阀门压力试验）标准及阀门其它相关标准的规定，结合国内外先Jin技术，采用三维偏心原理设计，密封圈采用硬软密封兼具的多层次结构，适用于介质温度≤65的冶金、石油、化工、电力、市政建设等工业管道上作截断或调节介质流量之用，密封性能可靠，是通用蝶阀向中压高压领域的延伸和发展。
产品详情
电动法兰式不锈钢多层次硬密封蝶阀产品特点
1、多层次金属硬密封蝶采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
电动法兰式不锈钢多层次硬密封蝶阀执行标准
设计规范：GB/T 12238
结构长度：GB/T 12221
法兰连接：GB/T 9113
试验与检验：GB/T 13927
产品标识：GB/T 12220
电动法兰式不锈钢多层次硬密封蝶阀性能参数
型号 | D343H-10 | D343H-10P | D343H-10R | |
工作压力（MPa） | 1.0~4.0 | |||
适用温度（℃） | ≤425 | ≤200 | ||
适用介质 | 水、油或非腐蚀性介质 | 硝酸类介质 | 醋酸类介质 | |
材料 | 阀体、蝶板 | WCB | CF8/304 | CF3M/316L |
阀杆 | 2Cr13 | 304 | 316L | |
阀体密封面 | 堆焊 507 | － | － | |
蝶板密封面 | 304＋柔性石墨 | 304＋PTFE | 304＋PTFE | |
填料 | 柔性石墨 | PTFE | PTFE | |

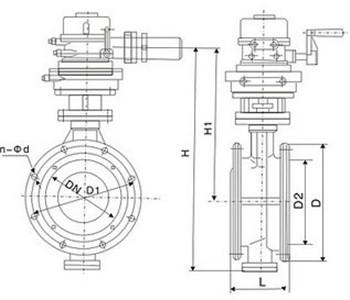

电动法兰式不锈钢多层次硬密封蝶阀结构图
