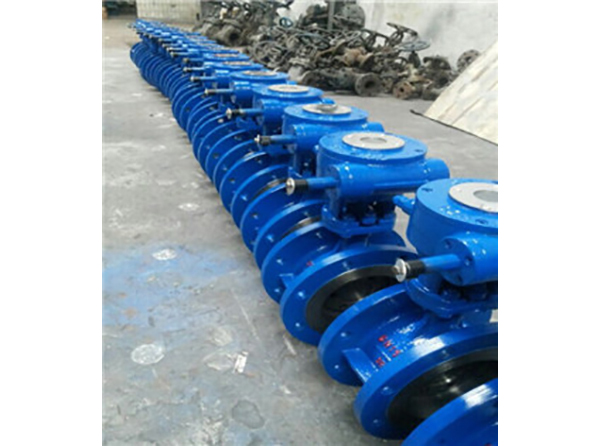

D343H硬密封蝶阀

D343H硬密封蝶阀阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有Xiao地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。D43H、D343H 型金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

点击查看对夹式硬密封蝶阀结构特点

产品详情

D343H硬密封蝶阀优点

1、金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小

5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用

D343H硬密封蝶阀性能参数

型号		D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作压力（MPa）		1.0~4.0
适用温度（℃）		≤425	≤200
适用介质		水、油或非腐蚀性介质	硝酸类介质	醋酸类介质
材料	阀体、蝶板	WCB	CF8/304	CF3M/316L
	阀杆	2Cr13	304	316L
	阀体密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

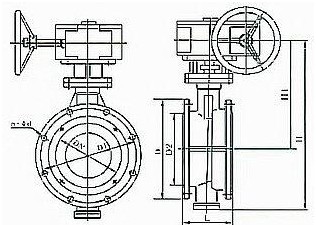

Dt3/6/43H-40C.P.R.V系列法兰式弹性金属d343h硬密封蝶阀主要外形和连接尺寸

D343H硬密封蝶阀

公称通径					结构长度（标准值）				外形尺寸（参考值）												连接尺寸（标准值）
					L				H	Dt343H				Dt643H			Dt943H				PN4.0MPa
毫米		英寸		短			长			H1	A1	B1	H2		A2	B2		H3	A3	B3		D	D1	Z-d
50	2		108			150		112		350	180	200					530		250	255		165	125	4-18
65	2 1/2		112			170		115		370	180	200	625		355	92	550		250	255		185	145	8-18
80	3		114			180		120		380	180	200	625		355	92	565		250	255		200	160	8-18
100	4		127			190		138		420	180	200	645		355	92	600		250	255		235	190	8-22
125	5		140			200		164		460	180	200	675		550	138	640		250	255		270	220	8-26
150	6		140			210		175		555	270	280	715		550	138	705		300	315		300	250	8-26
200	8		152			230		208		605	270	280	800		550	138	775		300	315		375	320	12-30
250	10		165			250		243		680	270	280	850		550	138	945		300	315		450	385	12-33
300	12		178			270		283		800	380	420	925		450	220	1070		300	315		515	450	16-33
350	14		190			290		310		830	380	420	1035		450	220	1140		300	315		580	510	16-36
400	6		216			310		350		915	450	470	1070		650	280	1210		300	315		660	585	16-39
450	8		222			330		380		960	480	490	1190		650	280	1335		575	714		685	610	20-39
500	20		229			350		410		1020	480	490					1415		575			714	755	670
