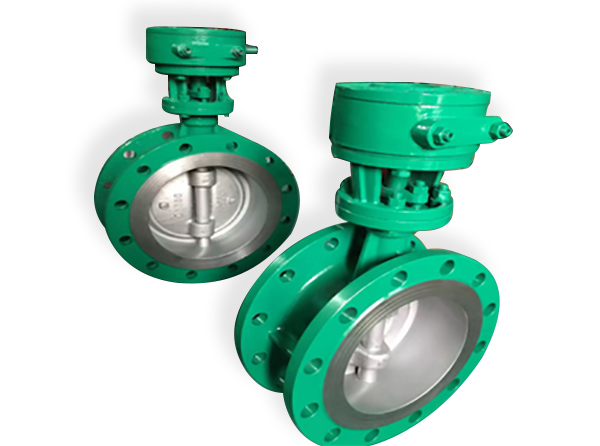

结构解析：硬密封蝶阀的设计特点与材料选择
发布日期：[2024-07-31] 点击率：硬密封蝶阀作为工业管道系统中关键的截断与调节元件，其良好的密封性能与耐久性在高温、高压及腐蚀性介质环境下尤为重要。本文三次聚焦硬密封蝶阀，细致解析其设计特点与材料选择的奥秘。
探讨硬密封蝶阀的基本结构。硬密封蝶阀主要由阀体、蝶板、阀座、阀杆及驱动装置构成。其中，蝶板设计为偏心或中心对称形式，与阀座形成紧密密封界面。阀座通常采用金属材质，表面镶嵌硬质合金或陶瓷等耐磨材料，以增强耐磨与耐蚀性能。
深入硬密封蝶阀的设计特点。其一，硬密封蝶阀采用双偏心或三偏心设计，不仅减少了摩擦力，提高了使用寿命，还确保了更好的密封效果，即使在高压差下也能有效防止泄漏。其二，蝶板边缘设计有密封唇或自调节密封结构，随着压力增加自动补偿密封，提高密封可靠性。其三，阀座结构优化，如斜锥形设计，便于固体颗粒顺利通过，减少堵塞。
分析硬密封蝶阀的材料选择考量。材质选择需依据工作介质性质、工作温度及压力等级。阀体常用WCB、不锈钢等高强度耐腐蚀材料，蝶板和阀座接触面材料则根据工况严苛程度选择更为耐磨的司太立合金、氧化铝陶瓷等，确保长期使用下仍保持良好的密封性能与使用寿命。
综上所述，硬密封蝶阀凭借其精巧的结构设计、高性能的材料选择，实现了在恶劣工况下的高密封性与长寿命运行，是众多工业领域中不可或缺的控制元件。
