調節閥系列 當前位置: 法蘭閘閥廠家> 產品中心> 調節閥系列> T967H電動焊接式套筒調節閥

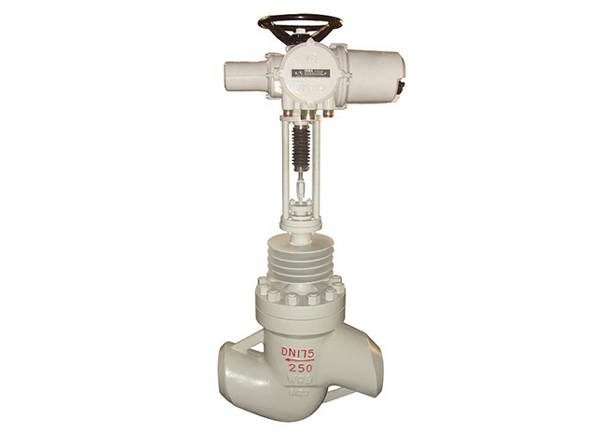

T967H電動焊接式套筒調節閥

當氣源故障(失氣)時,單向閥關閉,閉鎖閥失氣,在閉鎖閥的滑閥在彈簧的作用下復位,氣路換向,斷開系統的氣源管路,接通儲氣罐管路,由儲氣罐向閥門供氣,以保證閥門有若干次動作,實現連續控制的目的。由于儲氣罐的容量有限,且儲氣罐中的氣源壓力隨著閥門動作不斷下降,不可長期使用儲氣罐為閥門供氣。本方案配用儲氣罐的容量應比一般保護用儲氣罐的容量大。本方案在斷氣源時,閥門動作的次數與儲氣罐的容量有關。

對于套筒薄膜調節閥的保位方案,還有一個可供參考:在定位器和執行器之間串聯保位閥和兩位三通電磁閥各一,在斷氣時用保位閥來保位,在斷信號時,用電磁閥來保位,不過,電磁閥必須與定位器進行連鎖(在控制程序中設定),即定位器有信號,電磁閥必有電,定位器一旦失信號,電磁閥必須立即斷電。


產品詳情

套筒式調節閥的套筒與閥瓣為間隙配合,套筒上開有多個節流窗口, 窗口的形狀決定了調節閥的流量特性, 窗口的面積大小影響調節閥的流量系數Cv 。閥座采用自對中無螺紋卡入式結構, 閥座上的圓錐密封面與閥瓣上的圓錐密封面相配合形成切斷密封副, 保證閥瓣壓緊在閥座上時閥門嚴密關斷。閥座直徑的大小影響調節閥的流量系數Cv 。閥瓣上平行于軸向有對稱分布的平衡孔, 使閥瓣上下端面的腔室連通, 這樣閥內介質作用在閥瓣軸向上的力大部分相互抵消, 介質在閥桿上產生的不平衡力就非常小。

特點

1、 采用平衡型閥芯,不平衡力小,允許壓差大,操作穩定。

2、 閥芯導向面大,可改善由渦流和沖擊引起的振蕩。

3、 比普通的單、雙座調節閥噪聲降低10dB左右。

4、 結構簡單,裝拆維修方便。

優點

①采用平衡式結構, 閥前后介質壓差對閥瓣產生的不平衡力非常小, 相同工況下同類型閥門所需要的執行機構推力小, 所以其閥桿直徑比單座非平衡閥設計或選擇更小。

②閥桿與填料之間的摩擦力比較小, 減小了閥門動作的阻力, 且閥桿和填料的磨損也小, 使用壽命增加。另外, 較小直徑的閥桿在中高溫時熱脹冷縮變化量小, 避免了在中高溫時閥桿與填料之間摩擦力增大或互相抱卡塞住的情況發生。

③由于新型套筒閥是平衡式結構, 與非平衡式的直通單座閥比較, 所配置的執行機構可以比較小, 但卻可以克服比直通單座調節閥高的介質壓差。例如, DN200/ DN250/ DN300 的新型套筒調節閥只需配置C60 氣缸式執行機構, 不需要更大的氣缸執行機構。z大閥座直徑時, 允許工作壓差是相同配置直通單座調節閥的2 倍左右, 也可配置薄膜式執行機構和防爆電動執行機構。

④新型套筒調節閥采用自對中無螺紋卡入式閥座結構和模塊化設計, 閥門拆裝方便, 并能達到Ⅳ級以上泄漏量標準。

⑤在150℃以下時, 金屬硬密封可以達到Ⅳ級以上泄漏量標準, 聚四氟乙烯軟密封可以達到Ⅵ級泄漏量標準。DN200/ DN250/ DN300 的新型套筒調節閥使用壽命高于直通單座調節閥。

⑥新型套筒調節閥在DN80 以上時, 調節范圍的幾何尺寸和公差應符合圖樣要求。
