硬密封蝶閥 當前位置: 法蘭閘閥廠家> 產品中心> 硬密封蝶閥> 耐腐閥門

耐腐閥門

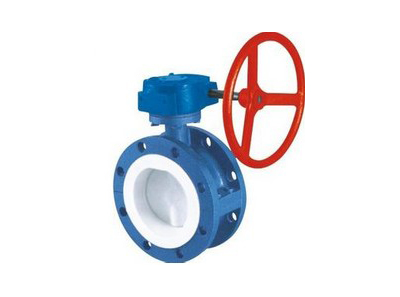

耐腐閥門D341F46是為了適應一些具有強酸、強堿的腐蝕性環境,石油、化工、食品等多個特殊領域的需要,在常規蝶閥的閥內和閥板上襯聚四氟,使介質和閥體隔離,達到防腐的效果。耐腐閥門在常規條件下可以替代不銹鋼閥體,具有更高的性價比。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則牌全開狀態。D341F型法蘭襯氟蝶閥適用于各種不同類型工業管道中液體和氣體(包括蒸 氣)的輸送,特別是具有嚴重腐蝕性介質的使用場合,如:硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

產品詳情

耐腐閥門采用的材料

  聚全氟乙烯 FEP (F46)

  適用介質:

  任何有Ji溶劑或試劑,稀或濃無 機 酸,堿,酮,芳烴,氯化烴等。

  使用溫度:

  -85~150

  特點:力學,電性能和化學穩定性基本與F4相同,但突出優點是動擊韌性

  高,有Ji好的耐候性和輻射性。

  聚三氟乙烯 PCTEF (F3)

  適用介質:

  各種有Ji溶劑,無機腐蝕液(氧化性酸類)

  使用溫度:-195~120

  特點:耐熱性,電性能和化學穩定性僅次于F4,機械強度,蠕變性能,硬度比F4好些

  聚丙烯: RPP

  適用介質:無機鹽類的水溶液,無 機 酸類,堿類的稀或濃溶液。

  使用溫度:-14~80

  特點:Zui輕的塑料之一,其屈服,拉伸和壓縮強度,硬度均優于低壓聚乙烯,有很突出的剛性,耐熱性好,易成型,優廉。改性后動擊性,流動性,彎曲彈性。

  聚氯乙烯: 硬質)PVC

  適用介質:耐水,濃堿,非氧化性酸,鏈烴,油和臭氧等。

  使用溫度:0-55

  特點:機械強度較高,化學穩定性及介電性能優良,耐油性和抗老性也較好,易熔接

  及粘合,價格較低。

  聚四氯乙烯 PTFE(F4)

  使用介質:強酸,強堿,強氧化劑等。

  使用溫度:-200~180

  特點:具有良好的化學穩定性,有很高的耐熱性,耐寒性,磨擦系數很低,是Ji好的 自潤滑材料,但機械性能較低,流動性差,熱膨脹大。

  聚偏氯乙烯 PVDF(F2)

  使用介質:耐大多數化學藥品和溶劑,

  使用溫度:-70~100

  特點:拉紳強度與壓縮強度比F4好,耐彎折,耐候,耐輻射。耐光和老化等,Zui大特 點是韌性好,易成型。

  聚烯烴:PO

  適用介質: 各種濃度的酸堿鹽及某些有Ji溶劑。

  使用溫度:-58~80

  特點:是目前世界Zui理想的防腐材料,已廣泛用于旋轉成型的大型設備和管道件內襯。

耐腐閥門主要零部件材料表

序號

零件名稱

灰鑄鐵

鑄鋼

不銹耐酸鑄鋼

超低碳不銹耐酸鑄鋼

Z

C

P8

R8

P3

R3

1

閥體/閥蓋

A126-C

A216-WCB

A351-CF8

A351-CF8M

A351-CF3

A351-CF3M

2

蝶板

A216-WCB

A105

A351-CF8

A351-CF8M

A351-CF3

A351-CF3M

3

閥桿

A182-F6

A182-F304

A182-F316

A182-F304L

A182-F316L

4

襯里/閥座

PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

5

緊固銷

A182-F6

A182-F304

A182-F316

A182-F304L

A182-F316L

6

填料

PTFE(F4)

PTFE(F4)

PTFE(F4)

7

填料壓蓋

A216-WCB

CF8

CF8M

CF8

CF3M

8

支架

A216-WCB

A351-CF8

A351-CF8

9

緊固螺栓

A193-B7

A193-B8M

A193-B8M

10

螺母

A194-2H

A194-8

A194-8

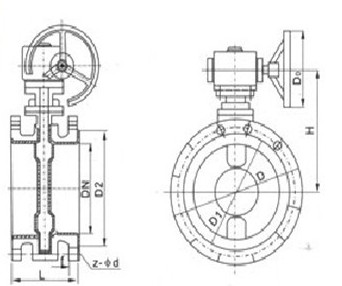

耐腐閥門主要外形和連接尺寸

公稱通經

L

D

D1

D2

f

b

Z-φd

DN(mm)

NPS(inch)

Class 125Lb/150Lb

80

3

127

190

152.5

127

2

19

4-φ19

100

4

127

229

190.5

157

2

24

8-φ19

125

5

127

254

216

186

2

24

8-φ22

150

6

127

279

241.5

216

2

26

8-φ22

200

8

152.4

343

298.5

270

2

29

8-φ22

250

10

203.2

406

362

324

2

31

12-φ25

300

12

203.2

483

432

381

2

32

12-φ25

350

14

203.2

533

476

413

2

35

12-φ29

400

16

203.2

597

540

470

2

37

16-φ29

450

18

203.2

635

578

533

2

40

16-φ32

500

20

203.2

699

635

584

2

43

20-φ32

600

24

203.2

813

749.5

692

2

48

20-φ25

750

30

304.8

887

846

813

2

45

44-φ23

900

36

304.8

1057

1009.7

972

2

53

44-φ26

1050

42

304.8

1226

1171.4

1130

2

59

48-φ29

1200

48

381

1392

1335

1289

2

65

44-φ32
