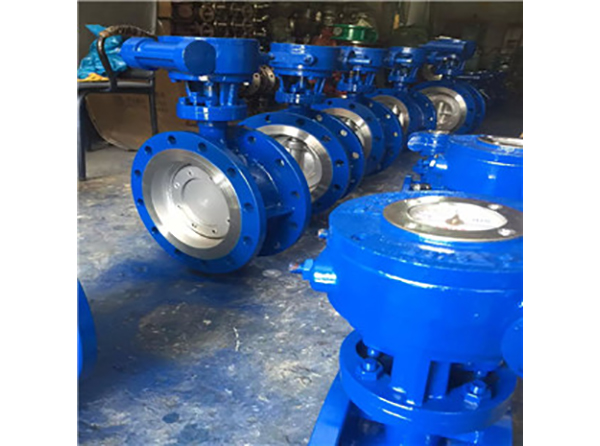

金屬密封蝶閥

金屬密封蝶閥采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，蝶閥密封效果越好。當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。

產品詳情

金屬密封蝶閥執行標準

設計規范：GB/T 12238

結構長度：GB/T 12221

法蘭連接：GB/T 9113

試驗與檢驗：GB/T 13927

產品標識：GB/T 12220

金屬密封蝶閥主要零部件材料

名稱	材料
閥體	碳鋼、不銹鋼、鉻鉬釩鋼
閥板	碳鋼、不銹鋼、鉻鉬釩鋼
閥桿	2Cr13不銹鋼、鉻鉬釩鋼
密封圈	不銹鋼、聚四氟乙烯、硬軟疊層式金屬片
閥座	不銹鋼、堆司太立等硬質合金
填料	柔性石墨、聚四氟乙烯

金屬密封蝶閥主要連接及外形尺寸

公稱通徑 DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量Dt343H
公稱通徑 DN		結構長度L		H	Dt343H			PN0.6MPa			PN1.0MPa
mm	inch	短	長	H	H1	A1	B1	D	D1	z- d	D	D1	z- d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000

上一條：彈簧式快關蝶閥

下一條：D343H25法蘭式三偏心硬密封蝶閥
