渦輪蝶閥的工作原理、驅動方法及結構

發布日期：[2021-08-23] 點擊率：

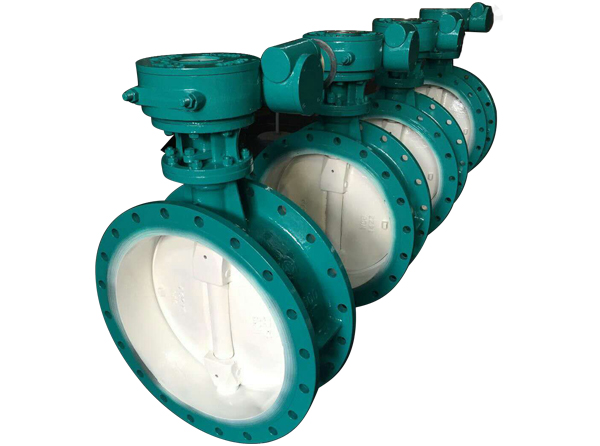

渦輪蝶閥的蝶板被安裝在管道的徑向方向。在蝶形閥本體的圓筒形通道，圍繞軸的盤形蝶板旋轉，旋轉角度為0°~90°。當旋轉達到90°時，閥完全打開。

渦輪蝶閥具有結構簡單，尺寸小，重量輕，并且由幾部分組成的。此外，它可以被打開和旋轉90迅速關閉°，它易于操作，并在同一時間具有良好的流體的可控性。當凸緣蝶形閥處于完全打開位置時，蝶形閥有兩種類型的密封：彈性的密封件和金屬密封件。彈性密封閥和密封環可裝配到所述閥體或圍繞安裝蝶板。

渦輪蝶閥結構

垂直板式結構，閥桿為整體式。

金屬硬密封閥的密封環是柔性石墨板和貼附到所述閥體中的不銹鋼板，和蝶板的密封表面的復合結構被焊接用不銹鋼。

軟密封閥的密封環是由丁腈橡膠，并連接到蝶形板。在閥體和閥座表面用不銹鋼處理。

金屬密封閥使用三偏心結構的原理設計并使用90度的行程期間所述閥座和密封環的獨Te凸輪效果。完全消Chu之間的所有摩擦力。

橡膠軟密封蝶閥，不像中心線軟密封，被設計為具有單個偏心結構，和大約20度的蝶板旋轉后，閥座和密封環被迅速分離，并產生摩擦，這將降低。

閥驅動方法是一種蝸輪手動機構。轉動手柄90°順時針轉動來關閉閥和旋轉手柄90度逆時針以打開閥。這種類型的閥門通常需要在管道水平安裝。
