硬密封蝶閥 當前位置： 法蘭閘閥廠家> 產品中心> 硬密封蝶閥> 法蘭式金屬硬密封不銹鋼蝶閥

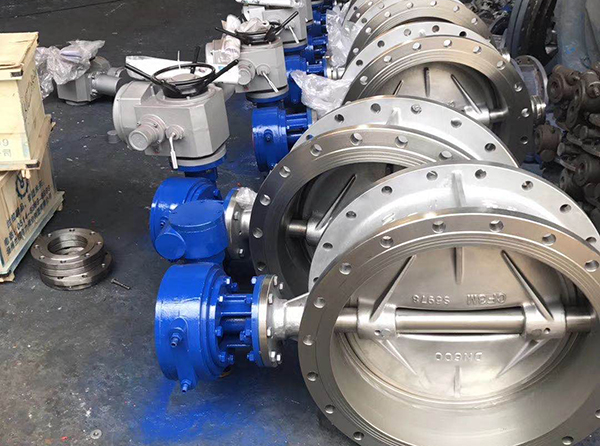

法蘭式金屬硬密封不銹鋼蝶閥

法蘭式金屬硬密封不銹鋼蝶閥適用于電力，熱力、高溫煤氣、可燃性氣體、熱空氣、城市供熱、供水、污水處理、化工、冶金、制糖、造紙、造船、航空、鋼鐵等企業。

產品詳情

法蘭式硬密封蝶閥特點

蝶板密封圈為軟硬多層疊式金屬圈，具有金屬硬密和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能。

采用三維偏心結構，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能，具有調節功能。

法蘭式硬密封蝶閥的閥體密封封面，采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

法蘭式金屬硬密封不銹鋼蝶閥耐高溫，耐腐蝕。


法蘭式金屬硬密封不銹鋼蝶閥

公稱通徑

DN(mm)

50～2000

公稱壓力

PN(MPa)

0.25

0.6

1.0

1.6

2.5

4.0

試驗壓力Ps(MPa)

強度試驗

0.375

0.9

1.5

2.4

3.75

6.0

密封試驗

O.275

0.66

1.1

1.76

2.75

4.4

氣密封試驗

O．5～0.8 MPa

適用介質

水、油品、蒸汽、煤氣、酸、堿等

適用溫度

一40℃～5 70℃


法蘭式金屬硬密封不銹鋼蝶閥主要零部件材料

名稱

材料

閥體

碳鋼、不銹鋼、鉻鉬釩鋼

閥板

碳鋼、不銹鋼、鉻鉬釩鋼

閥桿

2Cr13不銹鋼、鉻鉬釩鋼

密封圈

不銹鋼、聚四氟乙烯、硬軟疊層式金屬片

閥座

不銹鋼、堆司太立等硬質合金

填料

柔性石墨、聚四氟乙烯


法蘭式金屬硬密封不銹鋼蝶閥主要連接及外形尺寸


公稱通徑
DN

結構長度L

外形尺寸（參考值）

連接（標準值）

參考
重量Dt343H

H

Dt343H

PN0.6MPa

PN1.0MPa

mm

inch

短

長

H1

A1

B1

D

D1

z- d

D

D1

z- d

50

2

108

150

112

350

180

200

140

110

4-14

165

125

4-18

17

65

5/2

112

170

115

370

180

200

160

130

4-14

185

145

4-18

20

80

3

114

180

120

380

180

200

190

150

4-18

200

160

8-18

23

100

4

127

190

138

420

180

200

210

170

4-18

220

180

8-18

25

125

5

140

200

164

460

180

200

240

200

8-18

250

210

8-18

40

150

6

140

210

175

555

270

280

165

225

8-18

285

240

8-22

47

200

8

152

230

208

605

270

280

320

280

8-18

340

295

8-22

60

250

10

165

250

243

680

270

280

375

335

12-18

395

350

12-22

95

300

12

178

270

283

800

380

420

440

395

12-22

445

400

12-22

124

350

14

190

290

310

835

380

420

490

445

12-22

505

460

16-22

181

400

16

216

310

340

915

450

470

540

495

16-22

565

515

16-26

260

450

18

222

330

380

960

480

490

595

550

16-22

615

565

20-26

338

500

20

229

350

410

1020

480

490

645

600

20-22

670

620

20-26

360

600

24

267

390

470

1225

480

660

755

705

20-26

780

725

20-30

540

700

28

292

430

550

1355

640

660

860

810

24-26

895

840

24-30

580

800

32

318

470

640

1470

640

660

975

920

24-30

1015

950

24-33

845

900

36

330

510

710

1545

750

860

1075

1020

24-30

1115

1050

28-33

1050

1000

40

410

550

770

1795

850

860

1175

1120

28-30

1230

1160

28-36

1500

1200

48

470

630

890

1965

850

900

1405

1340

32-33

1455

1380

32-39

2000
