硬密封蝶閥 當前位置： 法蘭閘閥廠家> 產品中心> 硬密封蝶閥> 電動調節蝶閥

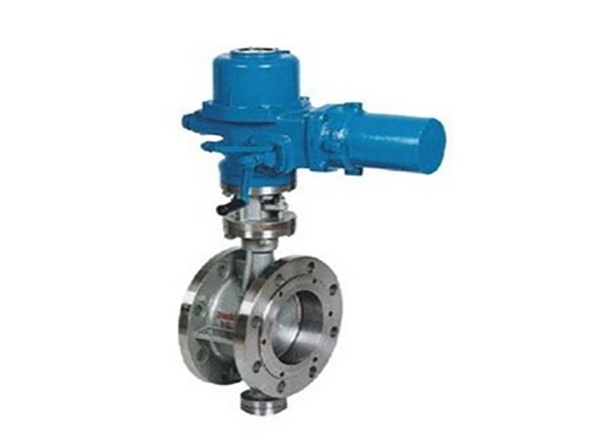

電動調節蝶閥

結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯Yi的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。

產品詳情

電動調節蝶閥性能

公稱通徑

DN（mm）

50～300

公稱壓力

PN（MPa）

1.0

1.6

2.5

試驗壓力

強度試驗

1.5

2.4

3.75

密封試驗

1.1

1.76

2.75

氣密封試驗

0.6

0.6

0.6

適用介質

水、蒸汽、油品、酸類腐蝕性及粉塵顆粒物等；

適用溫度

-40℃～600℃

驅動形式

手柄、渦輪、電動、氣動、液動

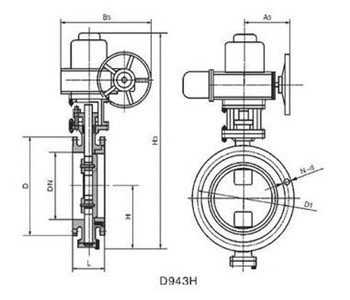

電動調節蝶閥結構圖例

電動調節蝶閥

電動調節蝶閥主要尺寸參數

公稱通徑DN

L
mm

D
mm

D1
mm

n-d（mm）

H1
mm

H2
mm

質量

PN1.6

PN1.6

50

108

165

125

4-18

4-18

91

120

8

65

112

185

145

4-18

4-18

104

140

11.5

80

114

200

160

8-18

8-18

107

150

12.5

100

127

220

180

8-18

8-18

135

165

23

125

140

250

210

8-18

8-18

129

190

40.5

150

140

285

240

8-22

8-22

131

205

46.5

200

152

340

295

8-22

12-22

177

2550

61

250

165

395

350

12-22

12-26

206

270

73.5

300

178

445

400

12-22

12-26

220

320

103

350

190

505

460

16-22

16-26

264

358

120

400

216

565

515

16-26

16-30

298

400

217

450

222

615

565

16-26


327

420

242

500

229

671

620

20-26


352

480

279

600

267

780

725

20-30


446

560

396

700

292

895

840

24-30


486

610

596
